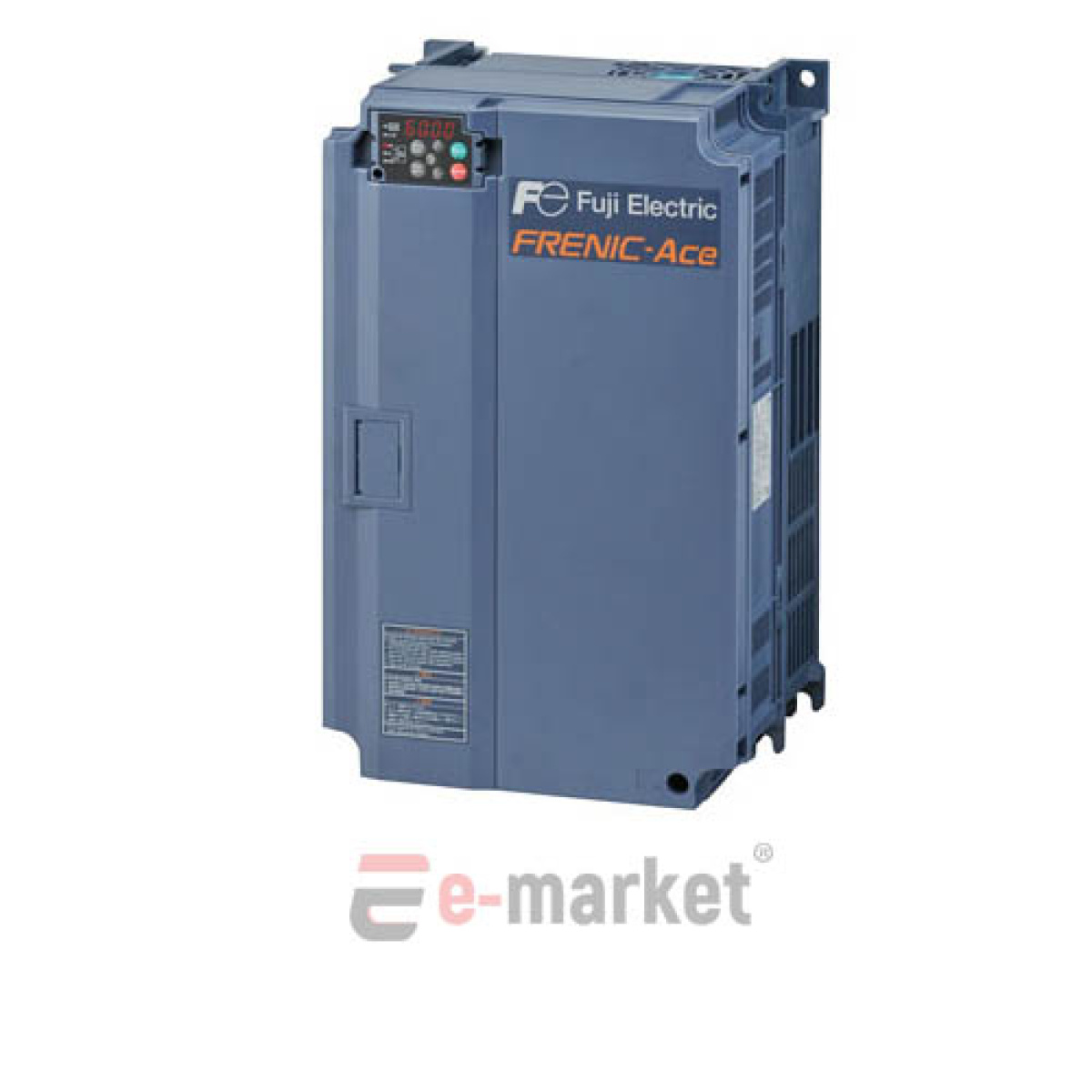

Fuji FRN0290E2E-4E 110 KW Ace Sürücü
TR – Fuji Electric – AC Motor Hız Kontrol Cihazları – Alçak Gerilim Hız Kontrol Cihazları – FRENIC-Ace
“Yeni nesil yüksek performanslı sürücüler – geniş kullanım aralığına sahip dizayn”
FRENIC-ACE mükemmel bir maliyet optimizasyonu sağlar, optimum dizaynı sayesinde yüksek performanslı olarak çalışır. Bu şekilde FRENIC-ACE birçok uygulama ve üründe kullanılabilir.
FRENIC-ACE, uygulama ihtiyacına göre en optimum şekilde seçilebilen bir üründür.
- Açık çevrim dinamik tork vektör kontrolü
- 200 adımlı PLC fonksiyon kapasitesi
- Ağır Şart 30 kW ve aşağısında dahili fren kıyıcısı standarttır.
- Kapalı çevrim motor vektör kontrol PG kart ile (opsiyon kart ile yakında)
- Açık çevrimde senkron motor kontrolü (yakında)
- Kart üzerinde2 kanallı RS485 haberleşme portu
- Standart CANopen
- Çıkarılabilir kontrol paneli
- Çıkarılabilir kontrol bağlantı klemensleri
- Çok fonksiyonlu kontrol paneli (opsiyon) FRENIC-Ace için 2 farklı çok fonksiyonlu kontrol paneli mevcutur.
- LCD çok fonksiyonlu kontrol paneli: Eşsiz HMI fonksiyonellliği (yakında)
- USB kontrol paneli: Daha verimli bir çalışma için bilgisayara bağlanma imkanı verir. (ayarlama, sorun giderme, bakım v.b.)
| Güç aralığı | 3 Faz 0,4~315 kW | ||||||
| Giriş gerilim aralığı | 3 Faz 380-480 V +%10 -%15 | ||||||
| Kontrol modu | V/f kontrol ,Vektör kontrol encoder olmadan (Dinamik tork vektör) V/f kontrol-kayma kompanzasyon ile , V/f kontrol encoder ile(PG opsiyon) V/f kontrol encoder ile (+Otomatik tork arttırımı)(PG opsiyon) Vektör kontrol-encoder ile (PG option) Vektör kontrol-encoder olmadan |
||||||
| Frekans | 50/60 Hz +-%5 | ||||||
| Yüklenebilirlik | %120 1 dakika süre ile (ND,HND tipleri için) %150 1 dakika, 200% 3 sn. süre ile (HHD tipi için) %150 1 dakika süre ile (HD tipi için) |
||||||
| Çalışma Ortam Sıcaklığı | -10 ~ +50C (derating olmaksızın) HHD ve HND tipleri için / -10 ~ +40C (derating olmaksızın)HD ve ND tipleri için | ||||||
| Anahtarlama Frekans Aralığı | FRN0022/0029/0037/0044/0059E2S-4E • 0.75 ile 16 kHz arasında (HHD/HND/HD tipleri için) • 0.75 ile 10 kHz arasında (ND tipi için) FRN0072/0085/0105/0139/0168E2S-4E • 0.75 ile 16 kHz arasında (HHD tipi için) • 0.75 ile 10 kHz arasında (HND/HD tipleri için) • 0.75 ile 6 kHz arasında (ND tipi için) FRN0203E2S-4E veya üzeri: • 0.75 ile 10 kHz arasındae (HHD tipi için) • 0.75 ile 6 kHz arasında(HND/HD/ND tipleri için) |
||||||
| Maksimum Çıkış Frekansı | HHD/HND/HD tipleri için: 25 ile 500 Hz arasında değişir. (V/f kontrol, Magnetic kutup pozisyonu açık çevrim vektör kontrolde) (Kapalı çevrim vektör kontrolde 200 Hz’e kadar) ND tipi için: 25 ile120 Hz arasında değişir. (Herhangi bir kontrol modunda) |
||||||
| Kalkış Momenti | 200% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0072E2S-4E ve aşağısı) 150% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0085E2S-4E ve üzeri) • 120% veya üzeri, referans frekansı 0.5 Hz(HND/ND tipleri için) • 150% veya üzeri, referans frekansı 0.5 Hz (HD tipi için) |
||||||
| Analog Giriş/Çıkış | 2 Analog Giriş ( 0~-+10 VDC , 0(4)-20mA / 0~+10 VDC ) 1 Analog Çıkış (4(0)-20mA / 0~+10 VDC / Pulse output programmable) |
||||||
| Genel Özellikler | Aynı cihaz ile Dört farklı seçim yapabilme imkanı, 200 adımlı PLC fonksiyonu, PID, Fren kontrol fonksiyonu | ||||||
| Koruma Sınıfı (IEC 60529) | IP20 | ||||||
- Fan ve pompa
- Tel çekme
- Dikey taşıma, vinçler
- Bobin Sarma makineleri
- Baskı Makineleri
Ürün Kodu |
HHD |
HND |
HD |
ND |
||||
Güç (KW) |
Akım (A) |
Güç (KW) |
Akım (A) |
Güç (KW) |
Akım (A) |
Güç (KW) |
Akım (A) |
|
FRN0002E2E-4GA |
0,4 |
1,5 |
0,75 |
1,8 |
0,75 |
1,8 |
0,75 |
2,1 |
FRN0004E2E-4GA |
0,75 |
2,5 |
1,1 |
3,4 |
1,1 |
3,4 |
1,5 |
4,1 |
FRN0006E2E-4GA |
1,5 |
4,2 |
2,2 |
5 |
2,2 |
5 |
2,2 |
5,5 |
FRN0007E2E-4GA |
2,2 |
5,5 |
3 |
6,3 |
3 |
6,3 |
3 |
6,9 |
FRN0012E2E-4GA |
3,7 |
9 |
5,5 |
11,1 |
5,5 |
11,1 |
5,5 |
12 |
FRN0022E2S-4E |
5,5 |
13 |
7,5 |
17,5 |
7,5 |
17,5 |
11 |
21,5 |
FRN0029E2S-4E |
7,5 |
18 |
11 |
23 |
11 |
23 |
15 |
28,5 |
FRN0037E2S-4E |
11 |
24 |
15 |
31 |
15 |
31 |
18,5 |
37 |
FRN0044E2S-4E |
15 |
30 |
18,5 |
38 |
18,5 |
38 |
22 |
44 |
FRN0059E2E-4E |
18,5 |
39 |
22 |
45 |
22 |
45 |
30 |
59 |
FRN0072E2E-4E |
22 |
45 |
30 |
60 |
30 |
60 |
37 |
72 |
FRN0085E2E-4E |
30 |
60 |
37 |
75 |
37 |
75 |
45 |
85 |
FRN0105E2E-4E |
37 |
75 |
45 |
91 |
45 |
91 |
55 |
105 |
FRN0139E2E-4E |
45 |
91 |
55 |
112 |
55 |
112 |
75 |
139 |
FRN0168E2E-4E |
55 |
112 |
75 |
150 |
75 |
150 |
90 |
168 |
FRN0203E2E-4E |
75 |
150 |
90 |
176 |
90 |
176 |
110 |
203 |
FRN0240E2E-4E |
90 |
176 |
110 |
210 |
110 |
210 |
132 |
240 |
FRN0290E2E-4E |
110 |
210 |
132 |
253 |
132 |
253 |
160 |
290 |
FRN0361E2E-4E |
132 |
253 |
160 |
304 |
160 |
304 |
200 |
361 |
FRN0415E2E-4E |
160 |
304 |
200 |
377 |
200 |
377 |
220 |
415 |
FRN0520E2E-4E |
200 |
377 |
220 |
415 |
220 |
415 |
280 |
520 |
FRN0590E2E-4E |
220 |
415 |
280 |
520 |
250 |
477 |
315 |
590 |
Yüksek performans ve Geniş kullanım alanı ile Frenic Ace
Fuji Electric’in ürettiği Frenic Ace serisi cihazlar 4 ayrı güç ve yüklenebilirlik seçeneği sunarak, müşterilerinin optimum cihazı seçebilmesini ve performans/fiyat dengesi oluşturabilmesini sağlamaktadır.
200 Adım plc programı yazılabilme kabiliyeti olan Frenic Ace ürünler ile basit uygulamalarda artık PLC, akıllı röle veya kumanda devreleri yerine, Frenic Ace’in 7DI, 2DO, 1RO, 2AI, 1AO giriş çıkışlarını kullanarak sisteminize hükmetmeniz mümkün olacak.
ÖZELLİKLER
- Açık Çevrim Vektör Kontrol
- 200 Adım PLC fonksiyonu ve yazılım yapılabilecek software (ücretsiz)
- FRN0072E2E-4E (ND 37kW) ve aşağısında dahili fren kıyıcısı bulunmaktadır.
- Açık çevrimde senkron motor kontrolü
- Kart üzerinde2 kanallı RS485 haberleşme portu
- Standart CANopen
- Çıkarılabilir kontrol paneli
- Çıkarılabilir kontrol bağlantı klemensleri
| HHD: Yüksek tetikleme frekansında ağır şart -1 dakika süre ile %150, 0,5 sn süre ile %200 yüklenebilir 50 C | |||||||||
| HND: Yüksek tetikleme frekansında normal şart – 1 dakika süre ile %120 yüklenebilir 50 C | |||||||||
| ND : Normal Şart – 1 dakika süre ile %120 yüklenebilir 40 °C | |||||||||
| HD : Ağır Şart – 1 dakika süre ile %150 yüklenebilir 40 °C | |||||||||
| * : Motor gücü 75 KW ve üzerinde DC şok bobini kullanılması gerekir verilen fiyatlara dahil edilmiştir. | |||||||||
| • Dahili EMC Filtre ( FRN0022E2S-4E ile FRN0044E2S-4E arası harici EMC filtre ile birlikte kullanılır.) | |||||||||
| • Standart RS 485 – 2 kanallı | |||||||||
| •Standart CANopen haberleşme | |||||||||
| • 200 adımlı PLC fonksiyonu | |||||||||
| • FRN0072E2S-4 ve daha düşük güç güçteki ürünlerde fren kıyıcı modülü standarttır. | |||||||||
FRENIC-Ace, optimum tasarım ile yüksek performansı koruyarak mükemmel maliyet performansı üreten invertördür. Bu sayede çeşitli makina ve cihazlara uygulanabilir. Yeni nesil için standart invertör olan FRENIC-Ace, fanlardan ve pompalardan özel makinelere kadar hemen hemen her türlü uygulamada kullanılabilir.
- Özelleştirilebilir mantık, Üstün esneklik
- Dörtlü değerlendirme
- Standart olarak dahili iletişimi CAN ile açabilir
- HHD’de 220 kW’a kadar kapasite aralığı
- Standart bir özellik olarak çok çeşitli işlevler
- İşlevsel güvenlik: STO işlevi standart olarak
- 10 yıl ömür boyu tasarım
- USB portlu çok fonksiyonlu tuş takımı
- USB portlu basit tuş takımı
- DeviceNet iletişim kartı (OPC-DEV)
- CC-Link iletişim kartı (OPC-CCL)
- RS 485 (OPC-E2-RS)
- PROFIBUS-DP iletişim kartı (OPC-PDP3)
- CANopen iletişim kartı (OPC-COP)
| Üretici firma: | Fuji Electric |
| Dizi: | Frenik As |
| Model: | FRN0290E2E-4E |
| Uygulama: | pompalar / fanlar / genel amaçlı |
| Kapasite, kW: | 160/132/110 |
| Güncel, А: | 290/253/210 |
| Ana güç kaynağı, V: | 380-480 |
| Faz: | 3 |
| Çıkış frekansı, Hz: | 25-500 |
| Muhafaza: | IP00 |
| Aşırı yük kapasitesi, 1 dakika başına% .: | 150 |
| Hızlanma süresi, sn: | 0-6000 |
| Yavaşlama süresi, sn: | 0-6000 |
| EMC filtresi: | + |
| Fren ünitesi: | isteğe bağlı |
| Analog giriş: | 1 |
| Dijital giriş: | 5 |
| Analog çıkış: | 2 |
| Dijital çıkış: | 2 – transistör |
| Röle çıkışı: | 1 |
| RS485 (Modbus RTU): | + |
| Başlangıç torku: | % 150 |
| PID: | PID-Yönetmelik |
| V / f kontrol modu: | – |
| Geribildirim ile vektör kontrolü: | + |
| Sensörsüz vektör kontrolü: | + |
| Çalışma sıcaklığı, ° С: | -10 ….. +40 |
| Depolama sıcaklığı, ° С: | -25 ….. + 65 |
| Boyutlar (G x Y x D), mm: | 536,4х740х321 |
| Ağırlık (kg: | 63 |
