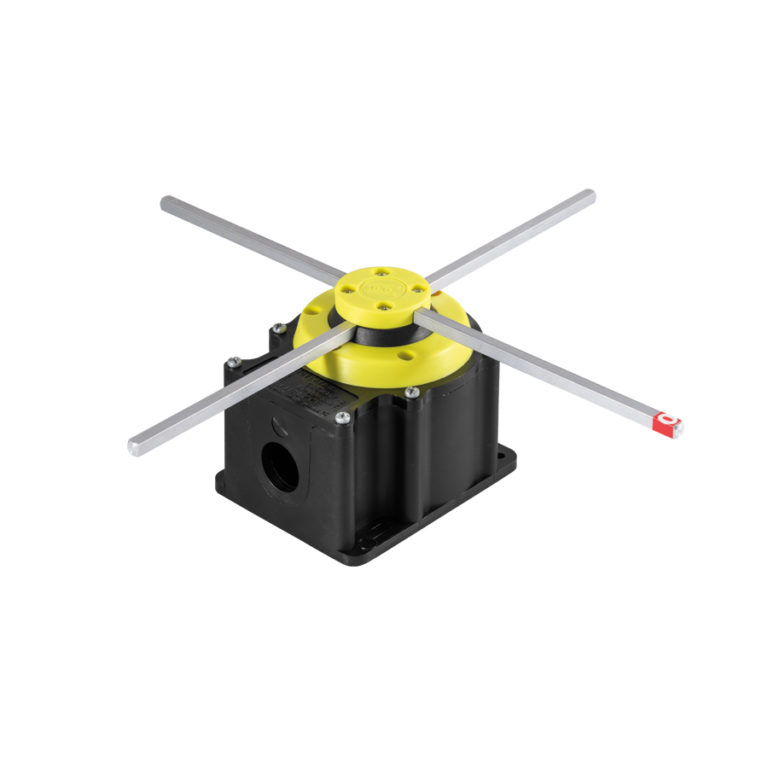

FCR Konum limit anahtarı Çatal siviç
Konum limit anahtarı
FCR konum limit anahtarı, birkaç taşıma sistemini kontrol etmek için kullanılır:
• Köprü vinçleri: limit anahtarı, örneğin bir PLC gibi işletim sistemini kontrol eder ve köprü vincinin
yavaşlayın veya durun.
• Vinçler: limit anahtarı, bir limit konumuna ulaştığında vinci durdurmak için kullanılır.
Özellikleri
• En zorlu çalışma koşullarında mükemmel performansı garanti edecek şekilde tasarlanmıştır.
• 4 adet sabitleme deliği ile düzenlenmiştir.
• Güvenlik fonksiyonları için pozitif açma NC kontakları.
• IP65 koruma derecesi.
• Termoplastik malzemeden muhafazalı, 6×6 mm kesitli alüminyum çubuklar.
• Her 90°’de 4 konumlu çapraz çubuklar.
• Kurulumu azaltmak için kablo kelepçeleri için 1 çıkışla düzenlenmiştir
zaman ve kablolamayı kolaylaştırır.
• Farklı versiyonlar mevcuttur, ayrıca istek üzerine özelleştirilebilir
En zorlu çalışma koşullarında mükemmel performansı garanti etmek için tasarlanmıştır.
4 sabitleme deliği ile düzenlenmiştir.
Güvenlik fonksiyonları için pozitif açılan NC kontaklar.
IP65 koruma derecesi.
6×6 mm kesitli ve termoplastik malzemeden muhafazalı alüminyum çubuklar.
Her 90°’de 4 konumlu çapraz çubuklar.
Kurulum süresini azaltmak ve kablolamayı kolaylaştırmak için kablo kelepçeleri için 1 çıkışla düzenlenmiştir.
Farklı versiyonlar mevcuttur, ayrıca istek üzerine özelleştirilebilir.
Standards IEC/EN 60947/3
Case self extinguishing housing V0 UL94
Protection class
IEC/EN 60529
IP65 double insulation
Cable entry Ø 22.5 mm
Operating
temperature
-25 … +55°C
Storage
temperature
-30 … +70°C
Notes – 300 mm adjustable aluminium
rods with “0” indicator
– reinforced mechanical stop
Product ID P016 Giovenzana line
Rated enclosed thermal current Ithe 16 A
Rated insulation voltage Ui 690 V
Connections terminals gauge EN60947-1 A3
terminals screw M3.5
tightening torque EN60947-1
UL508
0.8 N×m / 7.2 lb×in
7.5 lb×in / 0.85 N×m
Connectable section flexible cable 1 × 0.75 … 4 mm² or 2 × 0.75 … 2.5 mm²
18 … 10 AWG
rigid cable 1 × 0.75 … 4 mm² or 2 × 0.75 … 2.5 mm²
18 … 10 AWG
Contacts double breaking
