VİNÇ KUMANDA KABLOSU PENDANT KABLO
ÇELİK ASKI TELLİ VİNÇ KABLOLARI
Vinç ve muhtelif yük kaldırma
tertibatlarında kumanda
kablosu olarak kullanılırlar

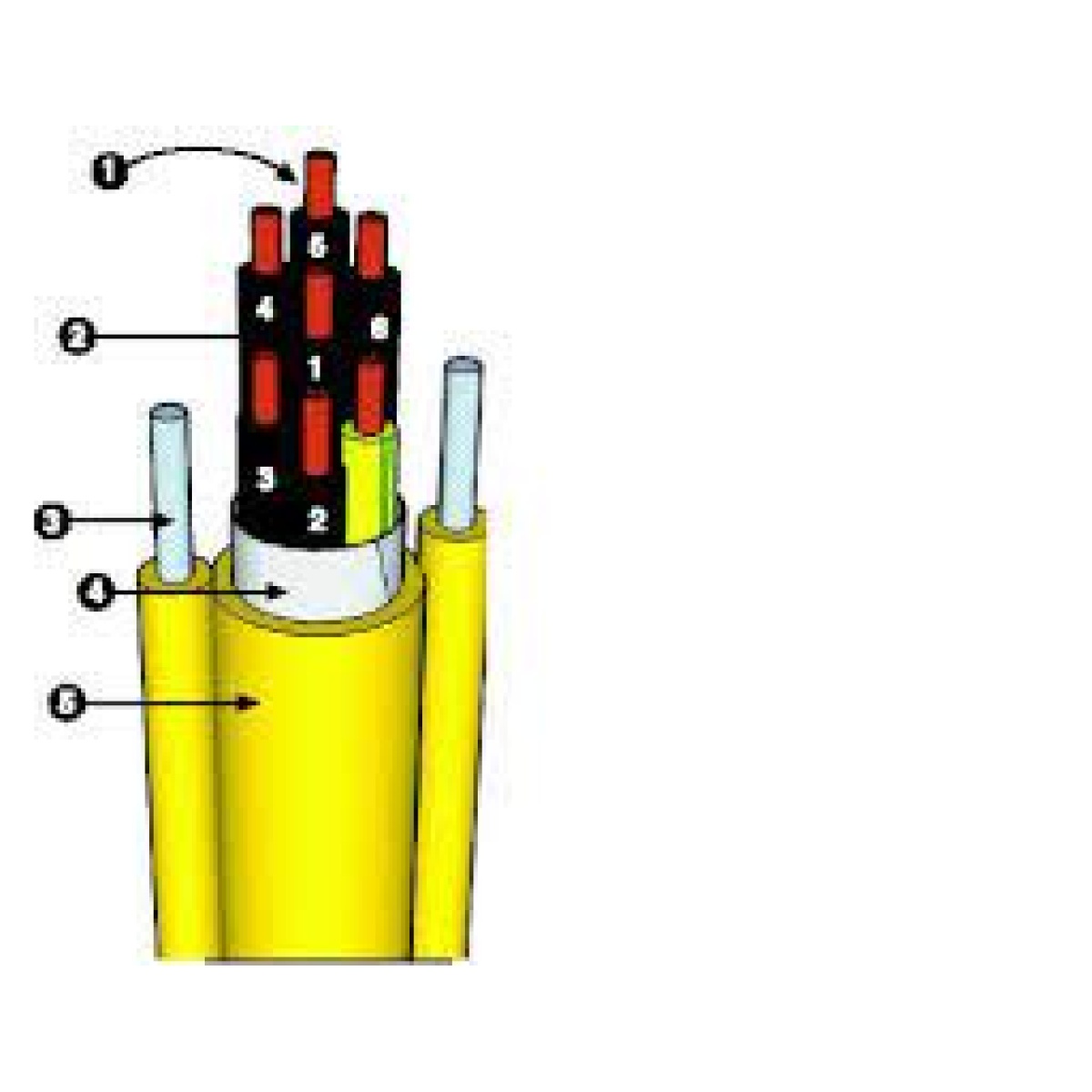

(PENDANT) kablolar kontrol panellerinin bağlantısında, yüksek askılı rafların askılanma uygulamalarında kullanılır. Çalışma sırasında yükü absorbe etmek için dış kılıfın her iki kenarına çelik askı teller öngörülmüştür. Özel PVC kılıfı kablonun dış ortamlarda da kullanılmasına olanak sağlar. Dış kılıfa çift taraftan paralel bütünlenmiş iki özel esnek çelik tel sayesinde çalışma esnasındaki gerilimleri absorbe etmektedir.
73/23/EWG ve 93/68/EWG sayılı düşük voltaj yönetmeliğine uygundur.
PANEL BAĞLANTILARI İÇİN ÇİFT TAŞIYICI ASKILI KABLO
Rated Voltage
Ac Test Voltage
Min Bending Radius
Current Carrying Capacity
Working Tempature
Fixed Installation
Mobile Operation
Max. Tensile Load On Conductor
Max. Suspended Height
Pulling Force
300 / 500 V
2000 V
10 x D (fixed application)
20 x D (mobile application)
According to DIN VDE 0298-4
– 40 °C up to + 70 °C
– 25 °C up to + 70 °C
15 N / mm2
80 meters
2100 N for each steel core
| BÜKÜLME ÇAPI | 7,5x kablo çapı |
| ÇALIŞMA GERİLİMİ | 300/500 V |
| TEST GERİLİMİ | 2500 V |
| ÇALIŞMA SICAKLIĞI | -15 / +70ºC |
| YALITIM DİRENCİ | min. 200 MΩkm |
| ALEV GECİKTİRME | EN 60332-1, IEC 60332-3-24, EN 50266-1 |
| TS EN 50214 | |
| İLETKEN | IEC 60228, VDE 0295 Class-5 ( veya talebe göre Class-6) |
| YALITKAN | PVC (polyvinyl chloride) TS EN 50363-3 TI-2 |
| DAMAR RENKLERİ | Numaralı siyah + Sarı/Yeşil |
| KILIF | PVC (polyvinyl chloride) TS EN 50363-4-1 |
Cross Section
(mm2)
Overall Diameter
Min. – Max.
(mm)
Approximate Weight
(kg / km)
5 x 1,5 10,0 x 20,0 ± % 5 210
6 x 1,5 10,3 x 19,0 ± % 5 255
8 x 1,5 12,5 x 22,0 ± % 5 300
10 x 1,5 12,4 x 21,0 ± % 5 330
12 x 1,5 13,0 x 23,0 ± % 5 350
14 x 1,5 13,4 x 22,0 ± % 5 405
16 x 1,5 15,5 x 25,5 ± % 5 440
20 x 1,5 16,5 x 27,5 ± % 5 525
24 x 1,5 19,9 x 29,5 ± % 5 575
