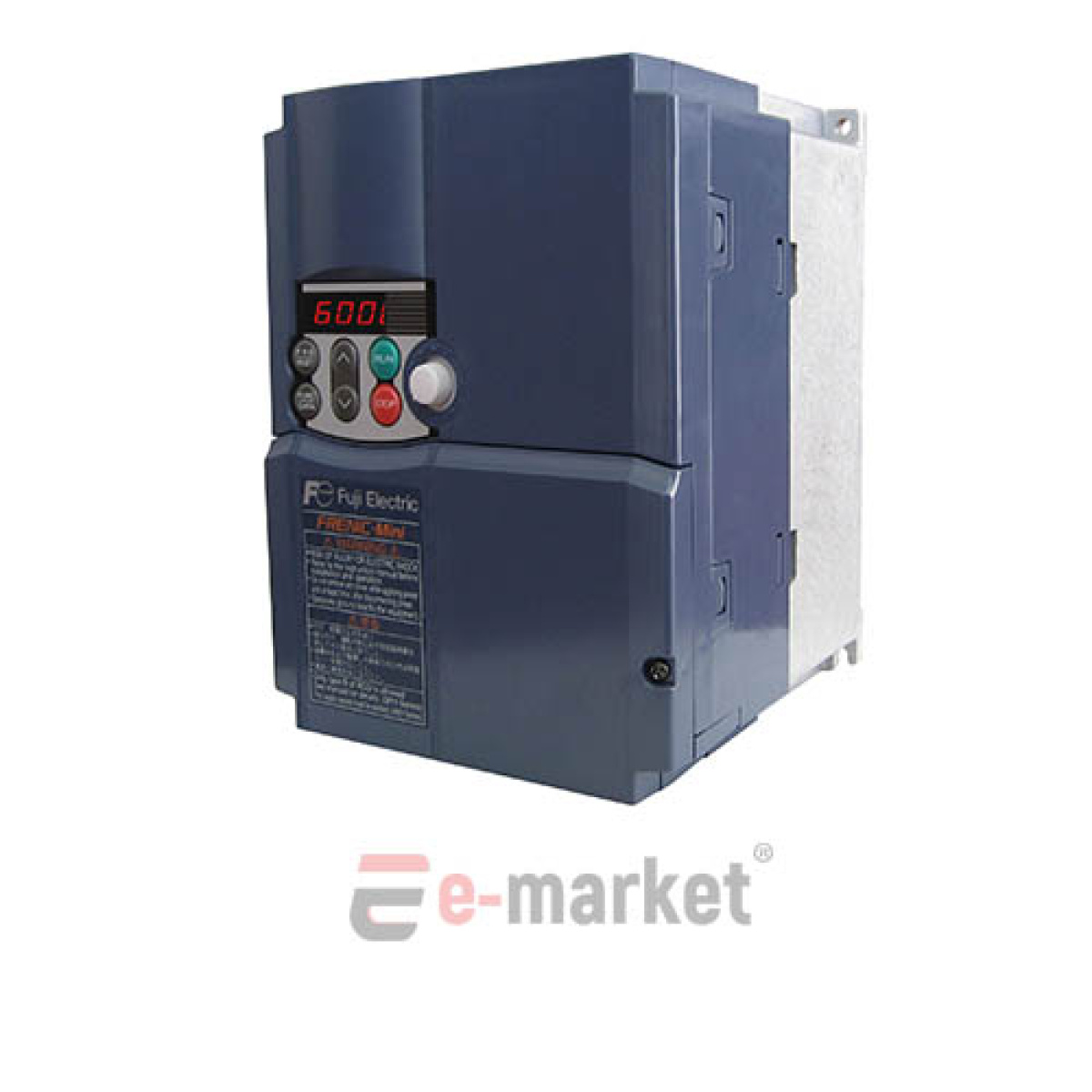

Fuji FRN0.4E1S-7E 0.4 KW Frenic Multi Monofaze Sürücü 1 AC 220V
Fuji Electric – AC Motor Hız Kontrol Cihazları – Alçak Gerilim Hız Kontrol Cihazları – FRENIC-Multi
“OEM sektörü için dizayn edilmiş Yüksek Performanslı Hız kontrol cihazı ”
FRENIC-Multi çok yönlü bir hız kontrol cihazı olup, aynı zamanda asansör uygulamaları için de kullanılabilen bir versiyonu bulunmaktadır. FRENIC-Multi, sahip olduğu birçok özellik dolayısıyla “Çok amaçlı hız kontrol cihazı” olarak tanımlanmaktadır.
FRENIC-Multi hız kontrol cihazları, en iyi kontrol ve performansı sunmaktadır. Bununla birlikte FRENIC-Multi; kayma kompanzasyonu fonksiyonunda daha kısa ayar zamanı imkanı verir. Özellikle düşük hızlarda, “kayma kompanzasyon kontrolü” ve “gerilim ayarlama” fonksiyonları ile hız kontrol hassasiyeti daha da geliştirilmiştir.
- Dahili fren kıyıcı
- Fren kontrol fonksiyonu
- Standart RS485 Haberleşme
- Standart çıkarılabilir kontol paneli
- Gelişmiş LCD/LED kontrol paneli (Menü açıklaması ve 3 komple fonksiyon grubu kopyalama özelliği ile)
- Kolay bağlantı için çıkarılabilir kontrol kabloları bağlantı klemensi
Opsiyon Kartlar
Haberleşme Opsiyonları
- DeviceNet haberleşme kartı (OPC-E1-DEV)
- Profibus-DP haberleşme kartı (OPC-E1-PDP)
- CC-Link haberleşme kartı (OPC-E1-CCL)
Diğer Opsiyonlar
- İlave dijital giriş/çıkış kartı (OPC-DIO)
- PG (encoder) kartı 12~15V HTL (OPC-E1-PG3)
- PG (encoder) kartı 5V TTL (not line driver) (OPC-E1-PG)
- RS-485 opsiyon kartı 2 RJ45 konnektörü ile birlikte branch bağlantı için (OPC-E1-RS)
- PG (encoder)kartı 5V TTL (line driver değil) senkron çalışma için (OPC-E1-SY)
| Güç aralığı | 1 Faz 0,1~2,2 kW / 3 Faz 0,4~15 kW |
| Giriş gerilim aralığı | 1 Faz 200-240 V +-%10 / 3 Faz 380-480 V +%10 -%15 |
| Kontrol modu | V/f Kontrol, Dinamik Tork Vektör kontrol, V/f Kontrol PG Kart ile |
| Frekans | 50/60 Hz +-%5 |
| Yüklenebilirlik | 1 dakika için %150, 0,5 sn. için %200 |
| Çalışma Ortam Sıcaklığı | -10 ~ +50C (derating olmaksızın) |
| Anahtarlama Frekans Aralığı | 0,75 ~15 kHz |
| Maksimum Çıkış Frekansı | 400 Hz |
| Kalkış Momenti | 200% ve üzeri (Referans frekansı: 0.5 Hz de kayma kompanzasyonu ve otomatik tork arttırımı ile) |
| Analog Giriş/Çıkış | 2 Analog Giriş ( 0-10 VDC, 0-10 VDC / 4-20 mA programlanabilir) 1 Analog Çıkış |
| Genel Özellikler | PID, Otomatik tork arttırma, Fren kontrol fonksiyonu, Droop Kontrol, Tork limit |
| Koruma Sınıfı (IEC 60529) | IP20 |
| 1 AC 220V | |||
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikX Derinlik) |
| FRN0.2E1S-7E | 0.2 | 1.5 | 80x120x92 |
| FRN0.4E1S-7E | 0.4 | 3.0 | 80x120x107 |
| FRN0.75E1S-7E | 0.75 | 5.0 | 80x120x152 |
| FRN1.5E1S-7E | 1.5 | 8.0 | 110x130x160 |
| FRN2.2E1S-7E | 2.2 | 11.0 | 140x180x151 |
- Vinç yürütme ve kaldırma motorları
- OEM sektöründe Yüksek kalkış torku ihtiyacı olan uygulamalar vb..
FUJI ELECTRIC – AG Hız Kontrol Cihazları – Frenic Multi
Yüksek Performansı ile makina imalatçılarının gözdesi
16 sabit hız, Up-Down Hız kontrolü, Mekanik Fren Kontrolü, Dönen yükü yakalama, bütün güçlerde dahili fren kıyıcı modülü, %200 anlık akım yüklenebilirliği gibi özellikleriyle göz dolduran Frenic Multi Serisi cihazlar, özellikle Vinç Kaldırma, uygulamalarında kullanılmaktadır.
Mükemmel Vektör Kontrol algoritması yanısıra güçlü IGBT modülü ile donatılmış ve 50 oC’de akım kaybı olmadan çalışabilen Frenic Multi serisi cihazları, makina imalatı yapan firmalar özellikle performansından dolayı tercih etmektedir.
| Üretici firma: | Fuji Electric |
| Dizi: | Frenic Multi |
| Model: | FRN0.4E1S-7E |
| Uygulama: | genel amaç |
| Kapasite, kW: | 0,4 |
| Güncel, А: | 3 |
| Ana güç kaynağı, V: | 200-240 |
| Faz: | 1 |
| Çıkış frekansı, Hz: | 25-400 |
| Muhafaza: | IP 20 |
| Aşırı yük kapasitesi, 1 dakika başına% .: | % 150/1 dak; % 200 / 0.5 saniye |
| Hızlanma süresi, sn: | 0,01-3600 |
| Yavaşlama süresi, sn: | 0,01-3600 |
| EMC filtresi: | – |
| Fren ünitesi: | gömme |
| Analog giriş: | 2 |
| Dijital giriş: | 7 |
| Analog çıkış: | 1 |
| Dijital çıkış: | 3 |
| RS485 (Modbus RTU): | + |
| Başlangıç torku: | Vektör kontrolü ile% 200 |
| PID: | PID – düzenleme |
| V / f kontrol modu: | + |
| Geribildirim ile vektör kontrolü: | + |
| Sensörsüz vektör kontrolü: | – |
| Çalışma sıcaklığı, ° С: | -10 ….. + 50 |
| Depolama sıcaklığı, ° С: | -25 ….. +70 |
| Boyutlar (G x Y x D), mm: | 80х120х127 |
| Ağırlık (kg: | 0,7 |
