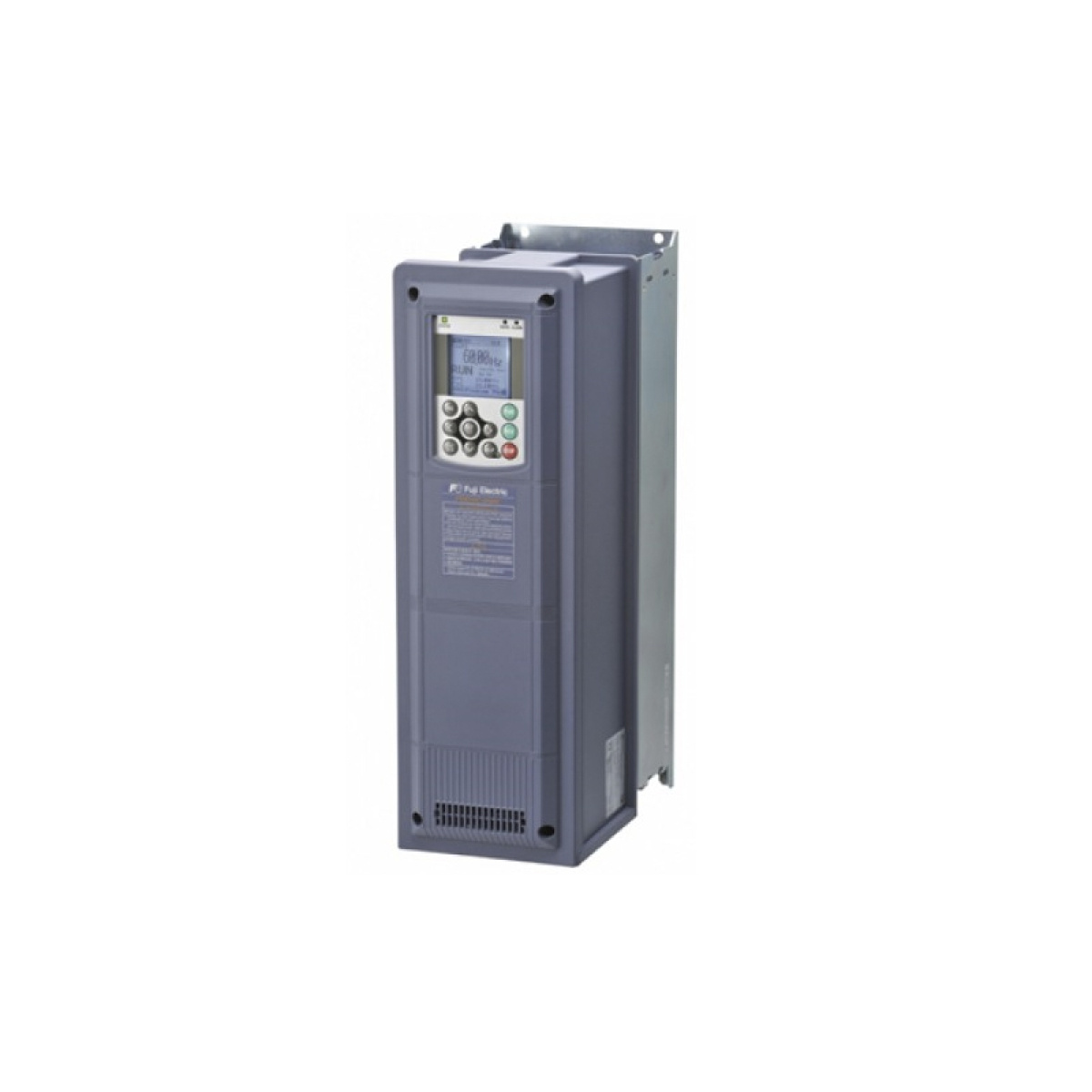

TR – Fuji Electric – AC Motor Hız Kontrol Cihazları – Alçak Gerilim Hız Kontrol Cihazları – FRENIC-Hvac
“Yeni nesil yüksek performanslı sürücüler – geniş kullanım aralığına sahip dizayn”
FRENIC-HVAC mükemmel bir maliyet optimizasyonu sağlar, optimum dizaynı sayesinde yüksek performanslı olarak çalışır. Bu şekilde FRENIC-HVAC birçok uygulama ve üründe kullanılabilir.
FRENIC-HVAC, uygulama ihtiyacına göre en optimum şekilde seçilebilen bir üründür.
Ofis binalarındaki enerji tüketiminin% 50’si iklimlendirme ile ilgilidir.
FRENIC HVAC serisi, çeşitli cihazlarda (kompresör, kondenser su pompası, AHU ve diğerleri) enerji tüketimini minimumda tutarak, binada çalışan insanlar için en uygun termal ortamı sunan fonksiyon ve performans özelliklerine sahip HVAC için özel invertör dür. Fuji Electric, inverter sayesinde enerji tasarrufu ile karbondioksit azaltımı gerçekleştirerek küresel çevreye büyük ölçüde katkıda bulunur.
FRENIC HVAC serisi, çeşitli cihazlarda (kompresör, kondenser su pompası, AHU ve diğerleri) enerji tüketimini minimumda tutarak, binada çalışan insanlar için en uygun termal ortamı sunan fonksiyon ve performans özelliklerine sahip HVAC için özel invertör dür. Fuji Electric, inverter sayesinde enerji tasarrufu ile karbondioksit azaltımı gerçekleştirerek küresel çevreye büyük ölçüde katkıda bulunur.
| Güç aralığı | 3 Faz 0,75~90 kW | ||||||
| Giriş gerilim aralığı | 3 Faz 380-480 V +%10 -%15 | ||||||
| Kontrol modu | V/f kontrol ,Vektör kontrol encoder olmadan (Dinamik tork vektör) V/f kontrol-kayma kompanzasyon ile , V/f kontrol encoder ile(PG opsiyon) V/f kontrol encoder ile (+Otomatik tork arttırımı)(PG opsiyon) Vektör kontrol-encoder ile (PG option) Vektör kontrol-encoder olmadan | ||||||
| Frekans | 50/60 Hz +-%5 | ||||||
| Yüklenebilirlik | %120 1 dakika süre ile (ND,HND tipleri için) %150 1 dakika, 200% 3 sn. süre ile (HHD tipi için) %150 1 dakika süre ile (HD tipi için) | ||||||
| Çalışma Ortam Sıcaklığı | -10 ~ +50C (derating olmaksızın) HHD ve HND tipleri için / -10 ~ +40C (derating olmaksızın)HD ve ND tipleri için | ||||||
| Anahtarlama Frekans Aralığı | FRN0022/0029/0037/0044/0059E2S-4E • 0.75 ile 16 kHz arasında (HHD/HND/HD tipleri için) • 0.75 ile 10 kHz arasında (ND tipi için) FRN0072/0085/0105/0139/0168E2S-4E • 0.75 ile 16 kHz arasında (HHD tipi için) • 0.75 ile 10 kHz arasında (HND/HD tipleri için) • 0.75 ile 6 kHz arasında (ND tipi için) FRN0203E2S-4E veya üzeri: • 0.75 ile 10 kHz arasındae (HHD tipi için) • 0.75 ile 6 kHz arasında(HND/HD/ND tipleri için) | ||||||
| Maksimum Çıkış Frekansı | HHD/HND/HD tipleri için: 25 ile 500 Hz arasında değişir. (V/f kontrol, Magnetic kutup pozisyonu açık çevrim vektör kontrolde) (Kapalı çevrim vektör kontrolde 200 Hz’e kadar) ND tipi için: 25 ile120 Hz arasında değişir. (Herhangi bir kontrol modunda) | ||||||
| Kalkış Momenti | 200% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0072E2S-4E ve aşağısı) 150% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0085E2S-4E ve üzeri) • 120% veya üzeri, referans frekansı 0.5 Hz(HND/ND tipleri için) • 150% veya üzeri, referans frekansı 0.5 Hz (HD tipi için) | ||||||
| Analog Giriş/Çıkış | 2 Analog Giriş ( 0~-+10 VDC , 0(4)-20mA / 0~+10 VDC ) 1 Analog Çıkış (4(0)-20mA / 0~+10 VDC / Pulse output programmable) | ||||||
| Genel Özellikler | Aynı cihaz ile Dört farklı seçim yapabilme imkanı, 200 adımlı PLC fonksiyonu, PID, Fren kontrol fonksiyonu | ||||||
| Koruma Sınıfı (IEC 60529) | IP20 | ||||||
| ÜRÜN KODU | GÜÇ (kW) | AKIM (A) | BOYUTLAR (mm) |
| FRN0.75AR1M-4E | 0.75 | 2,5 | 150x465x262 |
| FRN1.5AR1M-4E | 1,5 | 4,1 | 150x465x262 |
| FRN2.2AR1M-4E | 2,2 | 5,5 | 150x465x262 |
| FRN3.7AR1M-4E | 3,7 | 9 | 150x465x262 |
| FRN5.5AR1M-4E | 5,5 | 13,5 | 150x465x262 |
| FRN7.5AR1M-4E | 7,5 | 18,5 | 150x465x262 |
| FRN11AR1M-4E | 11 | 24,5 | 203x585x262 |
| FRN15AR1M-4E | 15 | 32 | 203x585x262 |
| FRN18.5AR1M-4E | 18,5 | 39 | 203x585x262 |
| FRN22AR1M-4E | 22 | 45 | 203x585x262 |
| FRN30AR1M-4E | 30 | 60 | 203x645x262 |
| FRN37AR1M-4E | 37 | 75 | 203x645x262 |
| FRN45AR1M-4E | 45 | 91 | 265x736x285 |
| FRN55AR1M-4E | 55 | 112 | 265x736x285 |
| FRN75AR1M-4E | 75 | 150 | 300x888x370 |
| FRN90AR1M-4E | 90 | 176 | 300x888x370 |
| FRN110AR1M-4E | 110 | 210 | 530x740x315 |
| FRN132AR1M-4E | 132 | 253 | 530x740x315 |
| FRN160AR1M-4E | 160 | 304 | 530x1000x360 |
| FRN200AR1M-4E | 200 | 377 | 530x1000x360 |
| FRN220AR1M-4E | 220 | 415 | 680x1000x360 |
| FRN280AR1M-4E | 280 | 520 | 680x1000x360 |
| FRN315AR1M-4E | 315 | 585 | 680x1400x440 |
| FRN355AR1M-4E | 355 | 650 | 680x1400x440 |
| FRN400AR1M-4E | 400 | 740 | 680x1400x440 |
| FRN500AR1M-4E | 500 | 960 | 880x1400x440 |
| FRN630AR1M-4E | 630 | 1170 | 1000x1550x500 |
| FRN710AR1M-4E | 710 | 1370 | 1000x1550x500 |
Gelişmiş Türkçe Operatör Paneli Dahildir.
ÖZELLİKLER
- Fuji 4 kutuplu standart motor.
- Nominal kapasite, çıkış anma gerilimi 440 V kabul edilerek hesaplanır.
- Çıkış voltajı, güç kaynağı voltajını aşamaz.
- Yardımcı güç girişi, güç rejeneratif işlevli yüksek güç faktörü PWM dönüştürücü gibi birim DC güç kaynağına birleştirildiğinde bir AC güç girişi olarak kullanılır. (Genellikle kullanılmaz.)
- Voltaj dengesizliği [%] = (Maks. Voltaj [V] – Min. Voltaj [V]) / Üç fazlı ortalama voltaj [V] x 67 (Bkz. IEC61800-3.) Bu değer% 2 ila 3 ise, bir isteğe bağlı AC reaktörü (ACR).
- Değer, sürücünün 400V, 50Hz ve Rsce = 120 güç kaynağı ile bağlı olduğu varsayılarak hesaplanır.
- Tek başına çalışan motor için ortalama frenleme torku. (Motorun verimine göre değişir.)
- EMC kategori C1 için uyumluluk sağlamak için, 10 m veya daha kısa bir motor güç kablosu, 4kHz veya daha düşük bir taşıyıcı frekansı sağlayın ve E1 ve E2 terminallerini topraklayın.
- Kategori C1 (yürütülen emisyon) C2 (yayılan emisyon) / 2. Ortam (Dokunulmazlık)
iki model tipinden seçilebilir.
■ Yerleşik EMC filtresi + DCR yerleşik tip
0.75 – 90kW (Koruma yapısı IP21 veya IP55 seçilebilir.)
■ EMC filtresi yerleşik tipi
110 ila 710kW (Koruyucu yapı IP00)
Enerji tasarrufu fonksiyonu ile optimum kontrol
- Doğrusallaştırma işlevi
- Sıcaklık farkı sabit kontrolü ve basınç farkı sabit kontrolü
- Yaş termometre sıcaklık varsayım kontrolü dahil enerji tasarrufu fonksiyonları
- Otomatik enerji tasarruflu çalışma
İnce vücut
- Fuji Electric inverterler arasında ilk ince gövde tasarımı.
Boyut, IP21 ve IP55 arasında aynıdır (sektördeki ilk).
Standart olarak sağlanan özel pompa kontrol işlevi
- 4PID kontrolü
- Yangın modu (zorunlu çalışma)
- Alma işlemi işlevi
- Gerçek zamanlı saat
- Tork vektör kontrolü
- Filtre tıkanmasını önleme işlevi
- Özelleştirilmiş mantık
- Kullanıcı dostu, kullanışlı tuş takımı
- Parola işlevi
| Üretici firma: | Fuji Electric |
| Dizi: | Frenic Hvac |
| Model: | FRN1.5AR1M-4E |
| Uygulama: | HVAC |
| Kapasite, kW:1.5 | 1.5 |
| Güncel, А: | 4.1 |
| Ana güç kaynağı, V: | 380-480 |
| Faz: | 3 |
| Çıkış frekansı, Hz: | 25-500 |
| Muhafaza: | IP20 |
| Aşırı yük kapasitesi, 1 dakika başına% .: | 150 |
| Hızlanma süresi, sn: | 0-6000 |
| Yavaşlama süresi, sn: | 0-6000 |
| EMC filtresi: | + |
| Fren ünitesi: | isteğe bağlı |
| Analog giriş: | 1 |
| Dijital giriş: | 5 |
| Analog çıkış: | 2 |
| Dijital çıkış: | 2 – transistör |
| Röle çıkışı: | 1 |
| RS485 (Modbus RTU): | + |
| Başlangıç torku: | % 150 |
| PID: | PID-Yönetmelik |
| V / f kontrol modu: | – |
| Geribildirim ile vektör kontrolü: | + |
| Sensörsüz vektör kontrolü: | + |
| Çalışma sıcaklığı, ° С: | -10 ….. +40 |
| Depolama sıcaklığı, ° С: | -25 ….. + 65 |
| Boyutlar (G x Y x D), mm: | 150x465x262 |
| Ağırlık (kg: | 10 |
